直流電源供應器(交換式)

型號: SPD-3606 (數字式)30V/6A或60V/3A, CH1/CH2雙範圍選擇獨立輸出

直流電源供應器 SPD-3606



  • 3 組獨立直流電源輸出
  • 3位數顯示器,可同時顯示兩組電壓及電流
    串聯( 0~ 120V, 6A) 或並聯 (0~60V, 0~6A) 同步操作,
    定電壓及定電流操作
    低漣波及雜訊
    過載及反向極性保護
    輸出按鈕控制Enable/Disable
  • 控制高效率電源轉換(比傳統高 25% 以上) 應用範圍廣
  • 溫度控制散熱風扇轉速

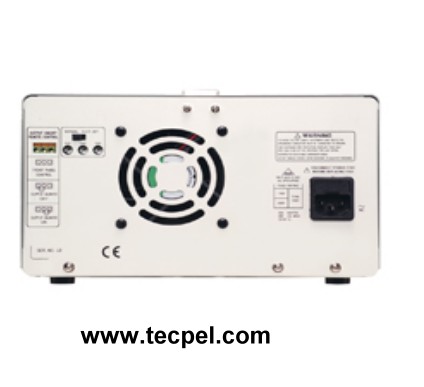

型號:SPD-3606 (後座圖)

DC電源供應器 SPD-3606




規  格 :

輸出額定

CH1/CH2 獨立 0 ~ 30V / 0 ~ 6A ; 0 ~ 60V / 0 ~ 3A
CH1/CH2 串聯 0 ~ 60V / 0 ~ 6A ; 0 ~ 120V / 0 ~ 3A
CH1/CH2 並聯 0 ~ 30V / 0 ~ 12A ; 0 ~ 60V / 0 ~ 6A
CH3 0.1 ~ 5V / 3A
電壓規格
Line ≦0.01% + 3mV
Load ≦0.01% + 5mV (rating current ≦6A)
≦0.01% + 8mV (rating current ≦12A)
漣波與雜訊 ≦5mVrms (5Hz ~ 1MHz );≦ 50mVpp (20Hz ~ 20MHz)
回復時間 ≦100 s(50% load change, minimum load 0.5A)
電流規格
Line ≦0.2% + 3mA
Load ≦0.2% + 3mA
漣波與雜訊 ≦3mArms
同步追蹤操作
同步追蹤誤差 ≦0.5% + 10mV of master
串聯調節率 ≦300mV
漣波與雜訊 ≦10mVrms (5Hz ~ 1MHz);≦100mVpp (20Hz ~ 20MHz)
輸出 ON/OFF反應時間
電壓上升(10% ~ 90%) ≦100ms ( ≦ 95% rating load)
電壓下降 (90% ~ 10%) ≦100ms ( ≧ 10% rating load)
OVP 過電壓保護
精確度 ± (0.5% of reading + 0.5V)
錶頭
Type 3 1/2 digits 0.5" LED display
精確度 ± (0.5% of reading + 2 digits)
解析度 100mV/10mA
絕緣
外殼與端子 100M or above (DC 1000V)
外殼與電源線 100M or above (DC 1000V)
溫度系數
電壓 ≦ 100ppm/ C + 3mV
電流 ≦ 150ppm/ C + 3mA
輸出控制 (Remote Control)
Output On/Off 輸出開關
風扇噪音
≦50dB
操作環境
Ambient temperature 0 ~ 40℃ ; Relative humidity ≦ 80%
儲存環境
Ambient temperature -10 ~ 70℃ ; Relative humidity ≦70%
電源
AC 115V/230V ±15%, 50/60Hz
附件
User manual x 1, Power code x 1, Test lead GTL-104 x 2, GTL-105 x 1
尺寸/ 重量
255 (W) x 145 (H) x 265 (D) mm ; Approx. 6kg
