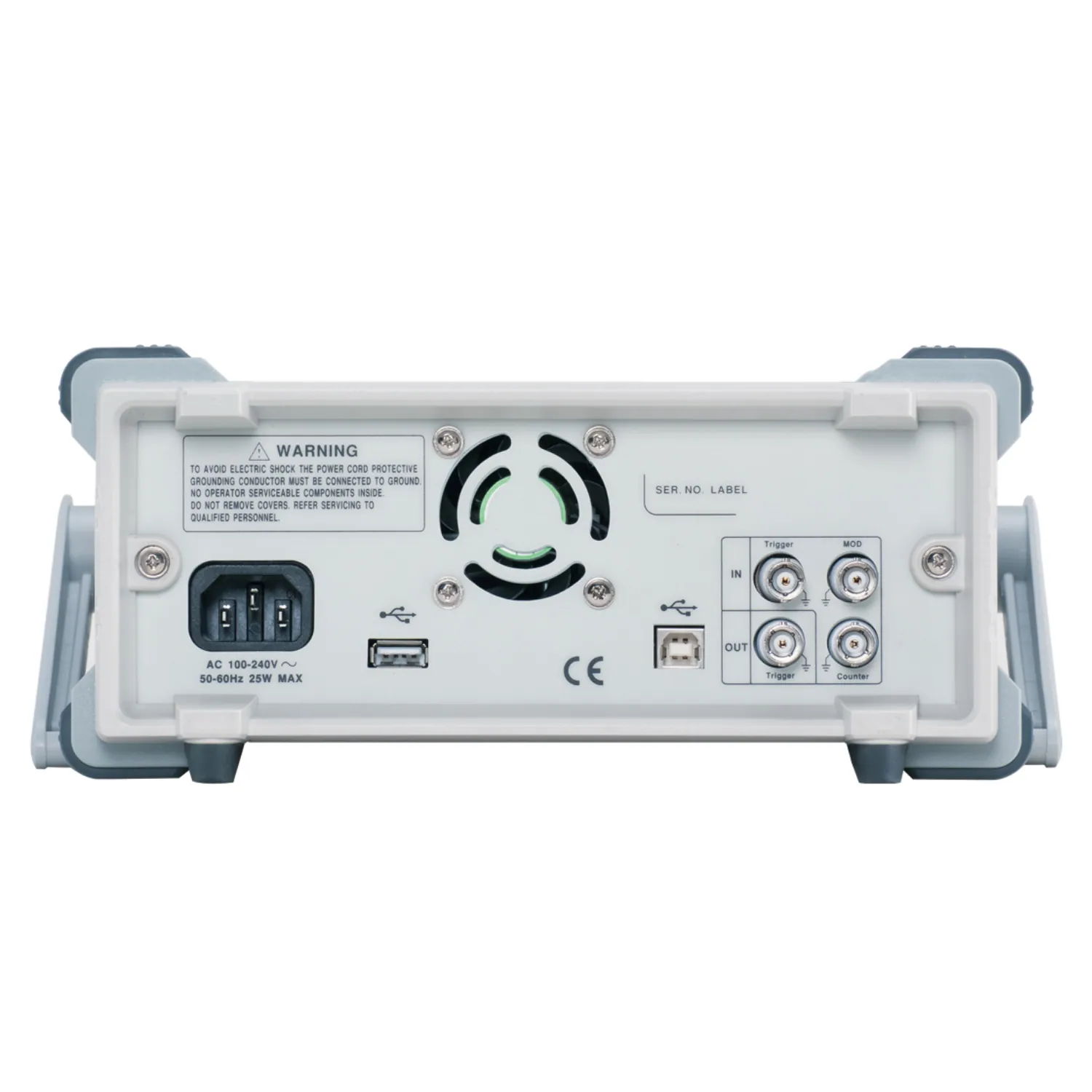

固緯AFG-2112 雙通道 12MHz 任意波函數信號產生器 ,

產品簡介

量測規範

• 顯示畫面 : 4.3" TFT LCD, WVGA(480×277)
• 頻率範圍 : 1uHz~12MHz
• 輸出通道 : 2通道
• 取樣頻率 : 120 MSa/s
• 精確度 : ±20 ppm
• 取樣率 : 1.2GS/s, 300MS/s(DDS模式)
• 可輸出訊號 : Sine, Square, Ramp, Harmonic, Pulse, Noise, DC, Arb, ​AM、FM、ASK、FSK、
• 任意波型分辨率 : 16位元
• 波型： :
• 正弦波 : 1μ~25M Hz
• 方波 : 1μ~25M Hz
• 脈波 : Period 40ns~2000s Pulse Width 20ns~1999.9s Overshoot <5% Jitter 20ppm +10ns
• 三角波 : 1μ~3M Hz
• 諧波 : 1μ~25M Hz
• 任意波型 : 1μ~15M Hz
• 雜訊 : 25M Hz (-3dB)
• 內部 輸入/輸出頻率範圍 : 10MHz±50Hz
• 內部 輸入/輸出電壓範圍 : TTL兼容
• 外部 輸入/輸出頻率範圍 : 10MHz±50Hz
• 外部 輸入/輸出電壓範圍 : TTL兼容
• 外部 輸入/輸出阻抗 : 50Ω

產品功能

• 波型特型 : ７種標準波型
• 過沖 : < 2%
• 佔空比 : 0.001% ~ 99.999%
• 對稱性 : 週期 1% + 4ns
• 數位傳輸 : USB Host、USB Device
• 語系介面 : 英/中
• 頻率輸入 : 5Hz to 150MHz
• 耦合方式 : 交流/直流

產品資訊

• 操作環境 : 0~40 °C / 低於90%RH 不可結露
• 存放環境 : -20~60 °C / 低於60%RH 不可結露
• 海拔限制 : 低於 2,000 公尺
• 電源規格 : AC100 ~ 240V，50/60Hz , 100 ~ 120Vrms (± 10%), 400 Hz
• 產品尺寸 : 266(W) x 107(H) x 293(D) mm
• 重量 : 約2.5 公斤(kg)
• 附件 : 光碟，快速使用說明書，電源線，GTL-101 鱷魚夾纜線 x2
