OWON 全新USB介面100MHZ/14bit高解析雙通道示波器 VDS6102A

產品簡介

量測規範

• 型號 : VDS 6102A
• 頻寬 : 100MHz
• 通道 : 2類比頻道 + 信號源輸出通道
• 即時取樣速率 : 最高1GSa/s
• 上升時間 : （BNC上典型 ≤3.5 ns )
• 時基範圍 : 5ns/div～100s/div，按 1～2～5 進制方式步進
• 採樣方式 : 普通採樣、峰值檢測、平均值
• 存儲深度 : 10M
• 輸入耦合 : 直流、交流、接地
• 輸入阻抗 : 1MΩ±2%，與15pF±5pF 並聯
• 時基精度 : ±25ppm
• 時間間隔（△T） 測量精確度 : 單次：±(1採樣間隔時間+100ppm×讀數+0.6ns)， >16個平均值：±(1採樣間隔時間+100ppm×讀數+0.4ns)
• 垂直靈敏度 : 2mV/div～5V/div

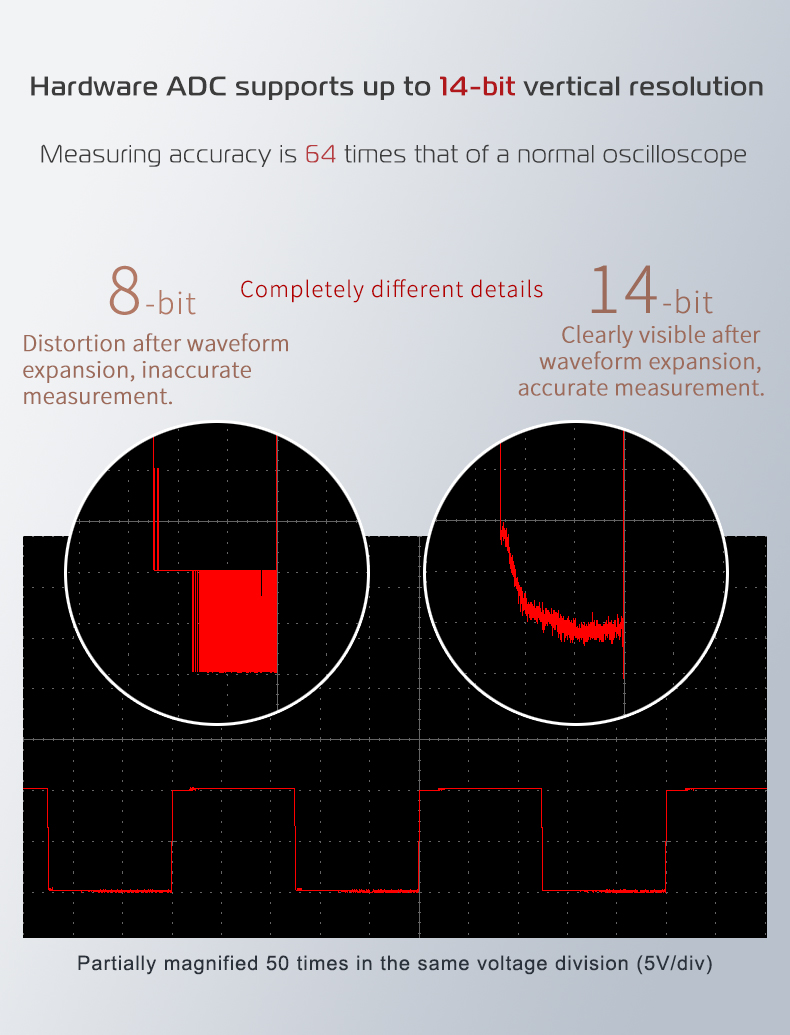

• 垂直解析度 : 14bits
• 最大輸入電壓 : 40V 峰值（DC + AC 峰值）
• 頻寬限制 : 20 MHz，全頻寬
• 探頭衰減係數 : 1X，10X，100X，1000X
• 通道間的隔離度 : 50Hz: 100: 1, 10MHz: 40: 1
• 波形內插 : Sin(x)/x ±2 V (2 mV/div – 50 mV/div)；
• 位移範圍 ±20 V (100 mV/div – 500 mV/div)； ±40 V (1 V/div – 5 V/div) : ±20 V (100 mV/div – 500 mV/div)； ±40 V (1 V/div – 5 V/div)
• 單次頻寬 低頻回應 : 滿頻寬 （交流耦合，-3Db） ≥5Hz（在BNC 上）
• 直流增益精確度 : ±2%
• 觸發類型 信號制式和行/場頻率 （視頻觸發類型） : 邊沿觸發，脈寬觸發，視頻觸發，斜率觸發
• 觸發方式 : 自動、正常、單次
• 游標測量 : 游標間電壓差(△V)、游標間時間差(△T)
• 自動測量 : 峰-峰值、平均值、均方根值、頻率、週期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、正脈衝、負脈寬、正占空比、負占空比、延遲A→B、延遲A→B
• 李沙育圖形 頻寬 : 滿頻寬 相位差 ±3 degrees
• 標準介面 : USB (Typ-c)；LAN介面, WIFi介面(選配無線適配器) 電源 ≤2.5W

產品資訊

• 尺寸 : 190mm(長)×18mm（高）×120mm（寬）
• 重量 : 約0.30 公斤（主機）

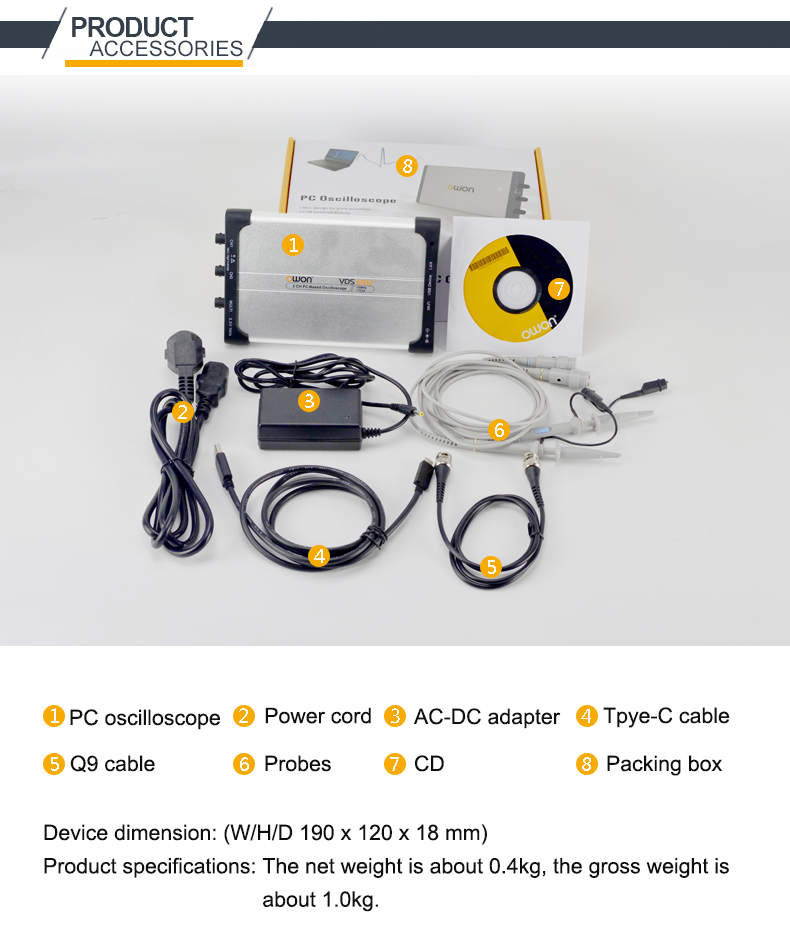

• 包裝附件 : 探棒/校正筆/USB數據線/適配器/電源線/矽膠套/產品說明書/驅動光碟/軟包
