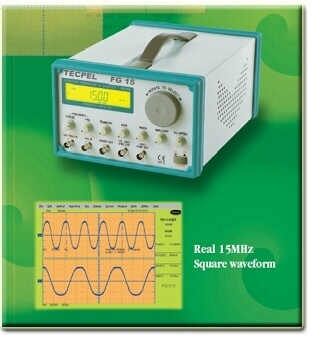

100MHz 計頻器 FG-15 15 MHz 函數信號產生器器

Model: FG-15
	特性:
	旋轉鈕為飛梭控制式,操作容易.
	TTL 輸出可至 90 MHz.
	低失真信號源
	選購頻率計數器可至 2GHz (出廠前受訂).
	多種波型 : 三角波Triangle , 方波Square, 正弦波Sine ,TTL 信號Sync out, 非對稱性弦波Asymmetry, 非對稱性三角波 Ramp up ,斜波, 對數波 (Log waveforms and DC).
	Duty cycle 至 15MHz for TTL ; 解析度 0.1%.
	振幅衰減 -60db

	DM 封面英文規格表

FUNCTION GENERATOR
SPECIFICATIONS CE Mark Safety Approval
函數信號產生器	波型	Triangle ,Square,Sine ,TTL Sync out,Asymmetry,Ramp up,Log Waveforms and DC.
	函數輸出範圍	0.2 Hz ~ 15MHz
	TTL 輸出範圍	0.2 Hz ~ 90MHz
	解析度	4 digits
	Symmetry/Duty Cycle	20% to 80% up to 1MHz
	Symmetry/Duty Cycle	40% to 60% up to 10MHz
	阻抗	50 Ohm +/-5%
	振幅	+/- 10V into open circuit
	振幅	+/-5V into 50 Ohm
	DC Offset	+/-10V into open circuit ; +/-5V into 50 Ohm
	方波	Rise or Fall Time < 15nS at full amplitude (50 Ohm)
	Aberrations	< 5% ov V p at full amplitude ( 50 Ohm)
	三角波線性錯誤	99 % up to 100KHz
	正弦波失真	< -30 dB when f < 2MHz
	Sync Output Sweep width	TTL Logic clock 0.2Hz ~ 90MHz
	Sync Output Sweep width	Lin or Log During selecting Range
	Sweep Rate	0.2 Hz ~ 100 Hz ( 5 sec to 10 m sec)
	Sweep Rate
	VCG 電壓控制函數產生器	Control range: Max input 0 to 1.8V DC for selecting range 輸入阻抗: 2 K ohm +/- 1%
	函數輸出保護	< 20 V Peak on " Function Out" terminals

頻率計數器	範圍	0.2 Hz ~ 100MHz ( Standard) 100 MHz ~ 2 GHz ( Option)
	精確度	+/- 5 count + Time base error
	精確度
	解析	4 digits for 內部計頻器 ; 7 1/2 digits for 外部計頻器r
	LPF (低通濾波器)	Auto or Manual mode 自動或手動
	時基頻率穩定度	36.864 MHz +/- 25 PPM ( 23.5 deg C +/- 5 deg C) 選購 TCXO timebase ( +/- 2.5 ppm)
	衰減	x 1 ( ATT off ) : x 20 (ATT on)
	敏感度	標準功能 : 0.2 Hz ~ 75MHz/ -22 dbm @ 50 OHm typical : 76 M ~ 100MHz / -15 dbm @ 50 Ohm typical 選購: 100M ~ 2 GHz/ -10 dbm @ 50 Ohm typical

DUTY CYCLE 量測 (TTL LEVEL ONLY)	解析度	3 digits
DUTY CYCLE 量測 (TTL LEVEL ONLY)	精確度	3% + 10 counts 5Hz < f < 10 MHz

一般規格	電源	AC 交流 115/ 230V; 50 / 60 Hz
	操作溫度	0 to 40 deg C ; < 80 % RH
	儲存溫度	-20 deg to 70 deg C
	尺寸大小	300 mm x 220 mm x 150 mm ( 11.8" x 8.7" x 5.9 ") (Dx W x H)
	附件	Power Cord x 1 ; Instruction Manual x 1
